Jak zasuwy klinowe i przepustnice międzykołnierzowe wspierają niezawodną pracę instalacji?
Armatura odcinająca i regulacyjna odgrywa kluczową rolę w instalacjach wodnych, przemysłowych, energetycznych oraz technologicznych, ponieważ odpowiada za bezpieczne kontrolowanie przepływu medium. Zasuwy klinowe oraz przepustnice międzykołnierzowe należą do rozwiązań stosowanych w rozbudowanych systemach rurociągowych, jednak różnią się konstrukcją i sposobem działania, dlatego właściwy dobór armatury powinien zawsze uwzględniać charakter instalacji, rodzaj medium oraz wymagane parametry pracy.

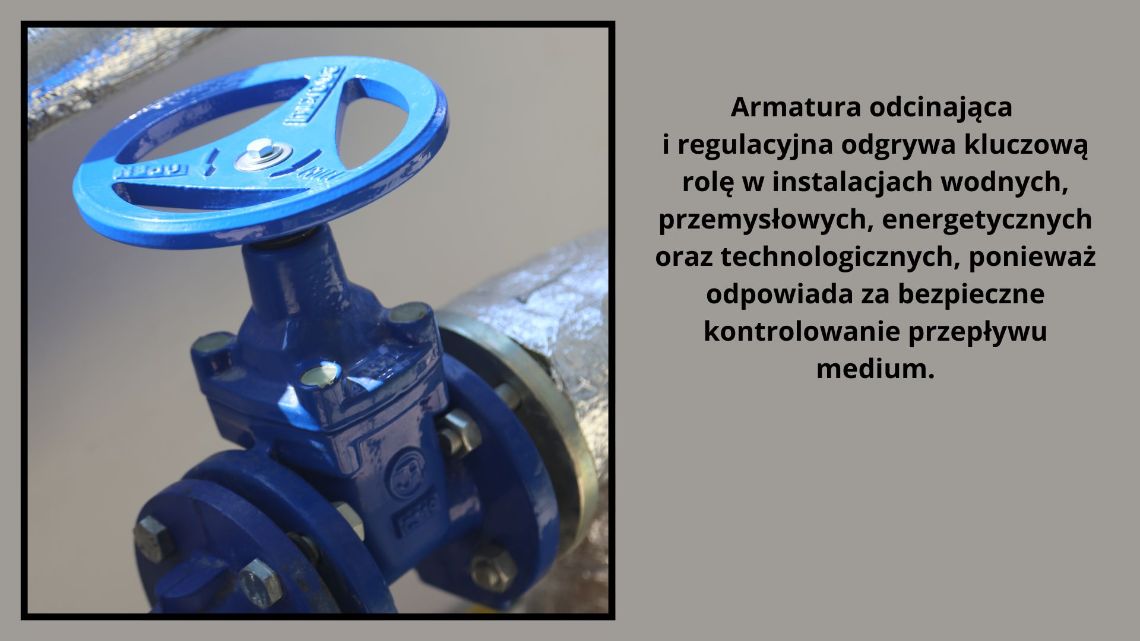

Zasuwy klinowe – skuteczne odcinanie przepływu w instalacjach przemysłowych
Zasuwy klinowe są armaturą przeznaczoną przede wszystkim do całkowitego otwierania lub zamykania przepływu cieczy albo gazu. Elementem odpowiedzialnym za odcięcie medium jest ruchomy klin, który po opuszczeniu zamyka światło rurociągu. Taka konstrukcja sprawia, że rozwiązanie dobrze sprawdza się wszędzie tam, gdzie szczególnego znaczenia nabierają szczelność oraz możliwość niezawodnego odizolowania wybranego fragmentu instalacji.
Jedną z istotnych zalet jest sposób zachowania armatury w pozycji całkowicie otwartej. Zasuwy klinowe zapewniają wówczas przepływ z niewielkimi dodatkowymi oporami, co pozwala ograniczyć straty ciśnienia w systemie. Ma to duże znaczenie w rozbudowanych sieciach wodociągowych, instalacjach ciepłowniczych oraz zakładach przemysłowych, gdzie wydajność całego układu zależy również od oporów generowanych przez poszczególne elementy armatury.
Popularnym rozwiązaniem są konstrukcje kołnierzowe. Stabilne połączenie z rurociągiem ułatwia uzyskanie szczelnego montażu, a jednocześnie może usprawniać późniejsze czynności serwisowe. Zasuwy klinowe występują w różnych średnicach oraz wariantach konstrukcyjnych, w tym z klinami miękkouszczelnionymi lub metalowymi, co pozwala dopasować konkretny model do parametrów projektowanej instalacji.
Istotny pozostaje również materiał wykonania. Armatura używana w instalacjach przemysłowych może być narażona na korozję, zmienną temperaturę, podwyższone ciśnienie oraz wieloletnią eksploatację. Zasuwy klinowe powinny więc charakteryzować się odpowiednią wytrzymałością i zgodnością z wymaganymi normami technicznymi. Właściwy dobór parametrów pozwala wykorzystać je między innymi w wodociągach, oczyszczalniach ścieków, elektrowniach i instalacjach technologicznych.
Gdzie przepustnice międzykołnierzowe zapewniają większą swobodę regulacji?
Przepustnice międzykołnierzowe działają na innej zasadzie niż zasuwy. Elementem sterującym przepływem jest tutaj obracający się dysk umieszczony wewnątrz korpusu. Zmiana jego położenia pozwala nie tylko zamknąć lub otworzyć przepływ, lecz również regulować ilość transportowanego medium, dlatego rozwiązanie znajduje szerokie zastosowanie w systemach wymagających bardziej elastycznego sterowania.
Przepustnice międzykołnierzowe są cenione również za krótką zabudowę, która pozwala ograniczyć ilość miejsca potrzebnego do ich zamontowania. Montuje się je pomiędzy kołnierzami rurociągu bez konieczności stosowania rozbudowanych dodatkowych przyłączy. Jest to szczególnie korzystne w instalacjach o większych średnicach, gdzie tradycyjne rozwiązania mogłyby zajmować znacznie więcej przestrzeni.
Sterowanie może odbywać się na kilka sposobów. Przepustnice międzykołnierzowe mogą być wyposażone w ręczną dźwignię albo przekładnię z kółkiem, stosowaną szczególnie przy większych średnicach. Dostępne są także rozwiązania z napędem pneumatycznym lub elektrycznym, które umożliwiają automatyzację pracy instalacji i zdalną zmianę położenia dysku. W systemach przemysłowych taka możliwość może znacząco usprawnić sterowanie całym procesem technologicznym.
Przepustnice międzykołnierzowe typu Wafer mogą składać się między innymi z żeliwnego korpusu, dysku wykonanego ze stali nierdzewnej oraz manszety odpowiadającej za uszczelnienie. Wymienny charakter elementu uszczelniającego może ułatwiać konserwację armatury. W zależności od konstrukcji i użytych materiałów przepustnice znajdują zastosowanie przy przesyle wody czystej i pitnej, wody gorącej oraz innych mediów dopuszczonych dla konkretnego wariantu urządzenia.
Zasuwy klinowe oraz przepustnice międzykołnierzowe spotyka się w podobnych branżach, między innymi w gospodarce wodno-ściekowej, energetyce i przemyśle, jednak nie powinny być traktowane jako rozwiązania identyczne. Zasuwa sprawdza się przede wszystkim jako armatura odcinająca, podczas gdy przepustnica może dodatkowo pełnić funkcję regulacyjną. Właśnie sposób pracy powinien być jednym z najważniejszych kryteriów wyboru.
Właściwy dobór armatury zwiększa sprawność i bezpieczeństwo całego systemu
Zasuwy klinowe oraz przepustnice międzykołnierzowe pozwalają skutecznie zarządzać przepływem medium, ale realizują to zadanie w odmienny sposób. Pierwsze zapewniają efektywne odcięcie przepływu i niewielkie opory w pozycji otwartej, natomiast przepustnice międzykołnierzowe wyróżniają się kompaktową konstrukcją, możliwością regulacji oraz łatwym zastosowaniem różnych rodzajów napędu. Dobór armatury powinien zawsze uwzględniać średnicę rurociągu, ciśnienie, temperaturę, rodzaj medium oraz wymagany sposób sterowania. Dzięki temu zasuwy klinowe i przepustnice międzykołnierzowe mogą zapewnić trwałą, bezpieczną i sprawną pracę całej instalacji przez długi okres eksploatacji.
