Jak układać kable w gruncie?

Wraz z rozwojem infrastruktury elektrycznej i coraz większym zapotrzebowaniem na energię, profesjonalne układanie kabli energetycznych w ziemi staje się kluczowym elementem bezpieczeństwa i niezawodności systemów elektroenergetycznych. Norma N-SEP-E-004, wprowadzona w 2014 roku, stanowi fundamentalny dokument regulujący ten proces, określając precyzyjne wytyczne dotyczące technik układania, materiałów izolacyjnych oraz głębokości instalacji kabli.

W niniejszym artykule przyjrzymy się bliżej normatywnym uwarunkowaniom oraz nowoczesnym rozwiązaniom, które kształtują obecne podejście do układania kabli energetycznych w ziemi.

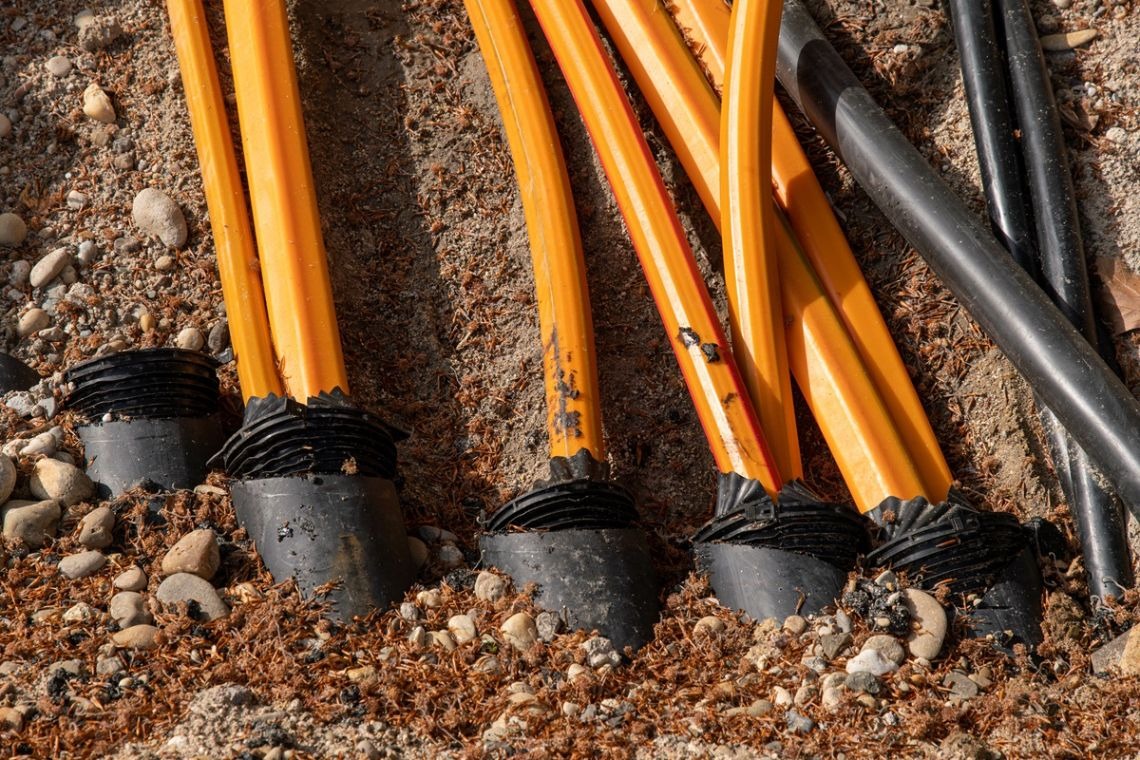

Układanie kabli

Normatywne uwarunkowania układania kabli

Układanie kabli elektroenergetycznych w ziemi to proces wymagający starannego planowania i przestrzegania określonych norm i wytycznych. Wśród podstawowych dokumentów regulujących ten proces znajduje się norma N-SEP-E-004, która stanowi fundament dla profesjonalnego i bezpiecznego układania instalacji kablowych. Norma ta, wprowadzona w 2014 roku w miejsce normy PN-76/E-05125, precyzyjnie określa warunki oraz sposób ułożenia kabli elektrycznych w zależności od różnych czynników, takich jak rodzaj gleby, napięcie znamionowe kabli oraz warunki środowiskowe.

Rodzaj kabla determinuje technikę układania. Kable energetyczne są zazwyczaj większe i bardziej wytrzymałe niż kable telekomunikacyjne, które są cieńsze i bardziej podatne na uszkodzenia mechaniczne. W przypadku szczególnie narażonych miejsc stosuje się dodatkowe osłony mechaniczne, takie jak rury ochronne z PCV lub stalowe. Pomaga to chronić kable przed uszkodzeniami mechanicznymi, np. podczas prac budowlanych.

Techniczne aspekty układania kabli

Gleba piaszczysta, ze względu na swoje właściwości, wymaga specjalnego podejścia. Zgodnie z normą, kable powinny być układane na dnie wykopu. W przypadku niestabilnej gleby zaleca się ułożenie warstwy piasku o odpowiedniej grubości, co minimalizuje ryzyko uszkodzeń kabli oraz poprawia warunki izolacyjne.

Gleba piaszczysta jest mniej stabilna niż gleby gliniaste czy ilaste. Z tego powodu należy zadbać o stabilizację wykopu. Na dnie wykopu często układa się warstwę piasku o grubości co najmniej 10 cm. Piasek ten działa jako bufor, który chroni kabel przed bezpośrednim kontaktem z ostrymi kamieniami i innymi potencjalnie szkodliwymi przedmiotami znajdującymi się w ziemi.

Nowoczesne rozwiązania i alternatywy

Czy istnieje możliwość uniknięcia użycia piasku? Norma jasno prezentuje preferowane metody, jednak współczesne rozwiązania technologiczne stwarzają alternatywę. Masy, takie jak bentonit, spełniające wymogi normy N-SEP-E-004, oferują wyższą wydajność termiczną, co może być atrakcyjną opcją dla inwestorów poszukujących alternatywnych rozwiązań.

Precyzyjne wytyczne i bezpieczeństwo

Podczas układania kabli energetycznych, głębokość instalacji odgrywa kluczową rolę. Polskie normy szczegółowo określają wymagane głębokości w zależności od napięcia znamionowego kabli oraz ich zastosowania. Ścisłe wytyczne w tym zakresie mają kluczowe znaczenie dla zapewnienia bezpieczeństwa i niezawodności instalacji.

Elastyczne podejście do warunków terenowych

Co jednak w przypadku warunków terenowych uniemożliwiających przestrzeganie zalecanych głębokości? W takich sytuacjach norma pozwala na dostosowanie się do okoliczności, jednak wymaga instalacji dodatkowej osłony w celu zapewnienia odpowiedniego stopnia ochrony kabli.

Klucz do skutecznego wdrożenia

Profesjonalne układanie kabli elektrycznych w ziemi to proces, który nie tylko wymaga znajomości obowiązujących norm, ale również elastyczności w podejściu do zmieniających się warunków terenowych i technologicznych. Zgodność z normą N-SEP-E-004 oraz świadomość nowoczesnych rozwiązań technologicznych stanowi klucz do skutecznego i bezpiecznego wdrożenia instalacji kablowej.
